光散射法在CMP浆料粒度监测中的技术原理、应用特点及实际挑战

一、技术原理：从光与颗粒的相互作用到粒径解析

光散射法通过分析颗粒对入射光的散射特性反推粒度分布，其核心原理基于Mie散射理论和动态光散射技术，二者分别适用于不同粒径范围的测量需求。

1. 静态光散射：Mie散射理论的核心作用

当CMP（化学机械抛光）浆料中的颗粒直径与入射光波长（通常为He-Ne激光的632.8 nm）相当或更大时（无因次参量α=πd/λ ≥ 1），散射行为需用Mie理论精确描述。其本质是电磁波与颗粒的相互作用，包括衍射、反射和折射，散射光强分布与颗粒尺寸、形状及复折射率（n = n' + n''i）密切相关。

关键特征：散射光强随角度呈现复杂分布，粒径增大时前向散射占比显著提升（“米氏效应”），这一现象成为粒度分析的重要依据。
测量逻辑：通过多元光电探测器（如31个半圆环阵列）采集不同角度的散射光强，结合颗粒与介质的折射率参数，反演计算粒径分布。

2. 动态光散射：布朗运动与光子相关光谱法

对于纳米级颗粒（通常＜3 μm），动态光散射（DLS，又称光子相关光谱法）通过追踪颗粒布朗运动引起的散射光信号波动实现测量。

原理核心：小颗粒布朗运动速度快，散射光强波动频率高；大颗粒运动慢，波动频率低。通过分析散射光的自相关函数，可计算扩散系数，进而依据Stokes-Einstein方程得到粒径。
适用范围：测量下限可达3~5 nm，上限约2~3 μm，恰好覆盖CMP浆料中磨料颗粒（如SiO₂、Al₂O₃，典型粒径50~200 nm）的关键区间。

二、应用特点：高效、精准与实时性的技术优势

光散射法在CMP浆料监测中展现出显著优势，使其成为主流粒度分析手段之一：

1. 宽动态测量范围与高适用性

覆盖纳米至微米级：静态光散射（结合Mie理论）可测至1000 μm，动态光散射聚焦纳米级，联合使用可满足CMP浆料从初级磨料到老化团聚颗粒的全生命周期监测需求。
多形态颗粒兼容：无论是胶体磨料（如SiO₂溶胶）还是分散性颗粒（如CeO₂），均无需复杂预处理即可直接测量。

2. 快速响应与在线监测能力

实时分析：单次测量时间可短至几秒，远快于显微镜法（需数小时）和沉降法（需数十分钟），能及时反馈浆料状态变化。
非侵入式测量：通过流通池直接对生产线浆料进行取样分析，避免离线检测导致的时间滞后和样品污染。

3. 高精度与自动化特性

测量误差低：重复性误差通常＜2%，优于电阻法（3%~5%），可满足半导体制造对粒度控制的严苛要求（如粒径偏差需＜5%）。
智能化操作：仪器内置算法自动完成数据采集、散射模型拟合及结果输出，减少人为干预。

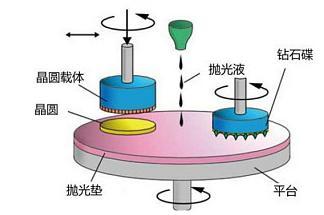

抛光示意图

三、实际挑战：从理论假设到工业环境的现实制约

尽管光散射法优势显著，在CMP浆料监测中仍面临多重技术瓶颈：

1. 高浓度浆料的测量干扰

复散射问题：当浆料浓度过高（如固体含量＞5%），入射光会经多个颗粒多次散射，导致散射角分布失真，测量结果偏小。
颗粒相互作用：磨料颗粒间的静电引力或范德华力可能形成动态团聚，使DLS测得的“表观粒径”大于真实值，需通过稀释处理，但过度稀释可能破坏原有分散状态。

2. 关键参数的依赖性与不确定性

折射率匹配难题：Mie散射计算需精确输入颗粒（如SiO₂的折射率1.46）和分散介质（如碱性溶液的折射率1.33）的复折射率，若参数偏差1%，可能导致粒径计算误差＞10%。
非球形颗粒误差：CMP浆料中不规则形状颗粒（如锐钛矿型TiO₂）会偏离Mie理论的“球形假设”，导致散射光强分布解析偏差。

3. 多分散体系与异常颗粒的影响

宽分布样品的模型偏差：当浆料中同时存在亚微米磨料（100 nm）和微米级团聚体（5 μm）时，光散射法可能因算法过度拟合产生“伪峰”，掩盖真实粒度分布。
大颗粒检测灵敏度不足：对于占比＜0.1%的异常大颗粒（如＞5 μm的硬团聚体），其散射信号易被背景噪声淹没，而此类颗粒正是导致晶圆划痕的关键诱因。

4. 环境因素的干扰

温度波动：DLS测量依赖布朗运动速度，温度变化1℃可导致扩散系数偏差约2%，需高精度恒温控制（±0.1℃）。
气泡干扰：浆料制备过程中混入的微小气泡（直径1~10 μm）与磨料颗粒的散射特性相似，可能被误判为大颗粒。

晶圆抛光

四、总结与展望

光散射法凭借其宽量程、快响应、高精度的特性，已成为CMP浆料粒度监测的核心技术，但其在高浓度适应性、参数依赖性和异常颗粒检测方面的局限，仍需通过技术创新突破。未来可结合多角度动态光散射（如180°后向散射补偿）、机器学习模型（优化非球形颗粒算法）及微流控芯片预处理（实现原位稀释与分离），进一步提升其在半导体高端制造中的可靠性与适用性。
